Pusat Puteran Turret Tunggal Spindle Ganda CNC Seri SC
Pidéo Produk
Konfigurasi Produk
Fitur
Struktur awak utama, kalebet dasar, sadel, sirah spindle, korsi slide, sub-spindel, jsb., sapinuhna diwangun ku
Dicor nganggo Meehanite, teras dipanaskeun pikeun ngaleungitkeun setrés pikeun mastikeun akurasi jangka panjang.
Motor servo kinerja tinggi langsung ngagerakkeun sekrup bal, sareng sekrup bal parantos diketatkan sateuacanna
Sadaya sumbu ngadopsi rel linier tipe roller.
Sub-spindel dilengkepan motor internal, anu ngamungkinkeun pamrosésan kontinyu ti serah terima benda kerja ka
prosés kadua.
Konfigurasi standar ngawengku paréntah 0.001° indéks sumbu-C, sareng pilihan éta ngawengku pamrosésan kontur.
Spésifikasi Téknis
| Proyék | CNC-460SC(360) | CNC-680SC(620) | CNC-860SC(800) | CNC-860SC(1900) | CNC-860SC(2900) | |
| Rangka Ranjang | Ranjang sareng dasarna didamel tina beusi cor kualitas luhur, sareng ranjangna miring dina sudut 30°. | Ranjang sareng dasarna didamel tina beusi cor kualitas luhur, | ||||
| Rentang Pamrosésan | Diaméter ayunan maks. di luhur ranjang | 500mm | 600mm | 780mm | 780mm | 780mm |
| Diaméter pamrosésan maksimum tina cakram | 400mm | 400mm | 650mm | 650mm | 650mm | |
| Diaméter pamrosésan maksimal tina gerbong | 400mm | 400mm | 500mm | 500mm | 500mm | |
| Panjang pamrosésan maks. bahan bal | 360mm | 620mm | 800mm | 1900mm | 2900mm | |
| Diaméter batang maksimal | Utama: Ф45mm | Utama:Ф51mm | Utama: Ф75mm | Utama: Ф75mm | Utama: Ф75mm | |
| Perjalanan | Perjalanan sumbu-X maksimal | 200mm | 230mm | 350mm | 700mm | 700mm |
| Perjalanan sumbu Z1/Z2 maksimal | 400/400mm | 770/650mm | 1050/900mm | 2050/1900mm | 3050/2900mm | |
| Perjalanan sumbu Y maksimal | ±45mm | ±45mm | ±75mm | ±75mm | ±75 | |
| Ukuran chuck | 0-500mm | 0-620mm | 0-800mm | 0-2060mm | 0-3060 | |
| Kagancangan gancang sumbu X/Z1/Z2/Y | 20m/mnt | 30m/mnt | 18m/mnt | 18m/mnt | 18m/mnt | |
| Diaméter/pitch sekrup X/Z1/Z2/Y | 32/10mm | 40/10mm | X: 50/80mm | 5008/6312mm | 5008/6312mm | |
| Lebar pituduh linier X/Z1/Z2/Y | 35mm | 35mm | 55mm | 55mm | 55mm | |
| Motor servo sumbu-X | ß22 (Rem) | ß12 (Rem) | ß22 (Rem) | ß22 (Rem) | ß22 (Rem) | |
| Motor servo sumbu Z1/Z2 | ß12/12 | β12/12 | B22/22 | β22/22 | β30/30 | |
| Motor servo sumbu-Y | ß12 | β12 | β12 | β12 | β12 | |
| Motor servo menara | 3N.m | 3N.m | 3N.m | 3N.m | 3N.m | |
| Motor servo sirah kakuatan | β12 | β12 | β22 | β22 | β22 | |
| Akurasi | Akurasi posisi sumbu X/Z1/Y | ±0.003mm | ±0.003mm | ±0.008mm | ±0.004/300mm | ±0.0041300mm |
| Kabisaulangan sumbu X/Z1/Y | ±0.003mm | ±0.003mm | ±0.005mm | ±0.003/300mm | ±0.003/300mm | |
| Spindle | Taper spindle | Utama: A2-5 | Utama: A2-6 | Utama: A2-8 | Utama: A2-8 | Utama: A2-8 |
| Diaméter liang spindel | Utama:Ф56mm | Utama:Ф66mm | Utama: Ф88mm | Utama: Ф88mm | Utama: Ф88mm | |
| Kagancangan spindle maksimum | Utama: 4000rpm | Utama: 4000rpm | Utama: 2500rpm | Utama: 3000rpm | Utama: 3000rpm | |
| Kakuatan motor servo spindle | Utama: 7.5/11KW | Utama: 15/18.5KW | Utama: 15KW | Utama: 15KW | Utama: 22KW | |
| Silinder cuk/rotary | Utama: 6"/Sub: 6" | Utama: 8"/Sub: 6" | Utama: 10"/Sub: 8" | Utama: 10"/Sub: 8" | Utama: 10"/Sub: 8" | |
| Kapala Kakuatan | sirah kakuatan 90° | ER25/4000rpm | ER25/3000rpm | ER40/3000rpm | ER32/4000rpm | ER32/4000rpm |
| sirah kakuatan 0° | ER25/4000rpm | ER25/3000rpm | ER40/3000rpm | ER32/4000rpm | ER32/4000rpm | |
| Menara | Spésifikasi menara | Stasion BMT45/15 | Stasion BMT55/12 | Stasion BMT65/12 | Stasion BMT65/12 | Stasion BMT65/12 |
| Spésifikasi wadah alat | □20×20 | □20×20 | □25×25 | □25×25 | □25×25 | |
| Panyekel parabot pangeboran | 25mm | 25mm | 40mm | 40mm | 40mm | |
| Anu sanésna | Kakuatan total | 44KW | 38KW | 56KW | 56KW | 70KW |
| Beurat bersih pakakas mesin | Kira-kira 4900Kg | Kira-kira 5500Kg | Kira-kira 7700Kg | Kira-kira 9700Kg | Kira-kira 12200Kg | |
| Ukuran mesin (panjang x lébar x jangkungna) | 2750×1700×1800mm | 3100×1900×2000mm | 6000×2300×2550mm | 7000×2300×2550mm | 8500×2300×2550mm | |
Fitur Konfigurasi
Spindle
Ngarojong motong anu presisi tinggi sareng tugas beurat pikeun ningkatkeun produktivitas.

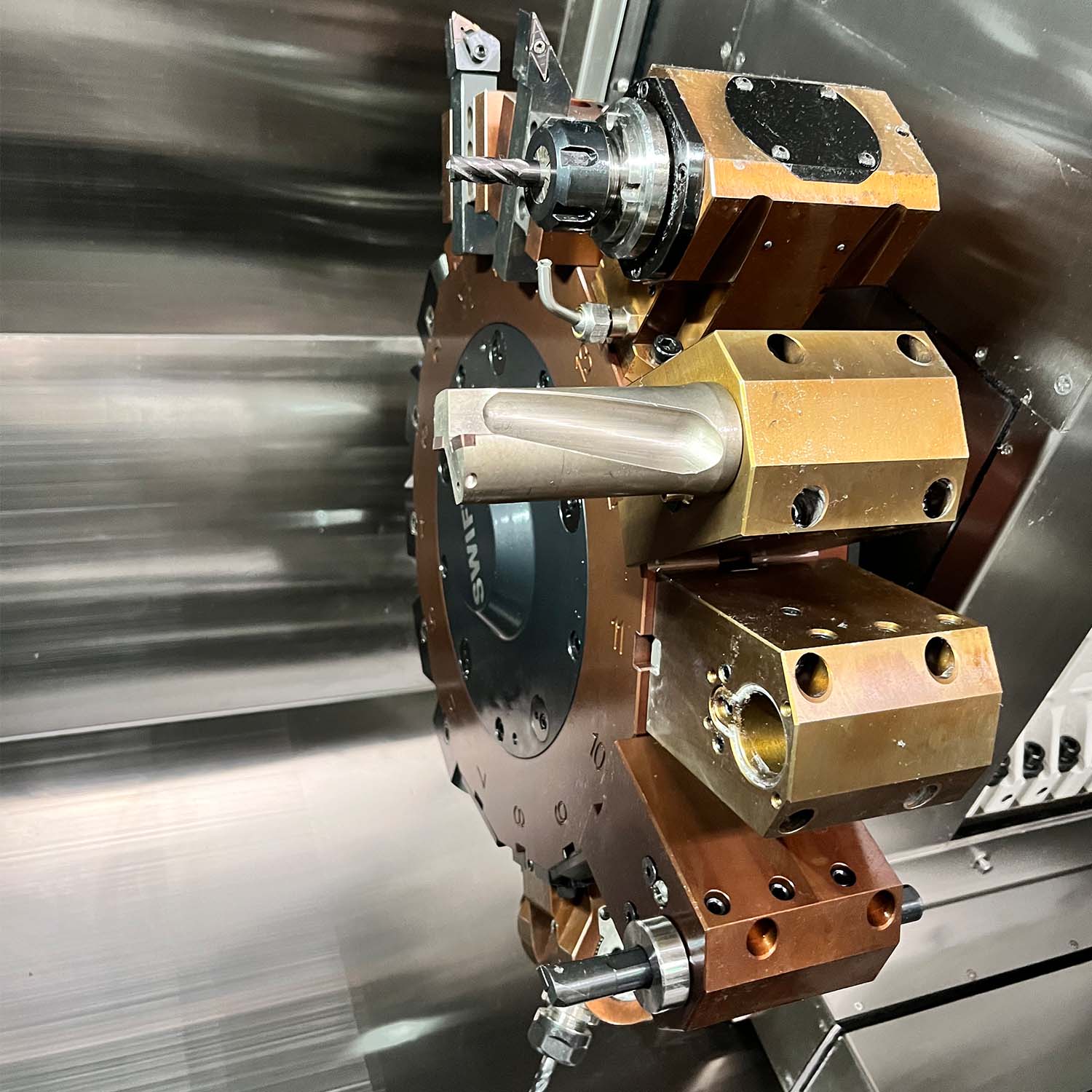

Menara
Ningkatkeun reliabilitas indéks sareng mastikeun kaku anu luhur.
Sistem
Sistem CNC FANUC F Oi-TF Plus standar, kinerja pamrosésan anu luhur, laju operasi anu luhur, gampang dianggo.
Kaku Luhur
Dasar jeung Komponen Beusi Cor tugas beurat, panyerepan goncangan anu kuat jeung stabilitas anu luhur.
Sekrup Bal
Pretensioning sekrup, backlash sareng elongasi naékna suhu dihapuskeun sateuacanna.
Panduan Linier Roller
Motong busur, motong bevel, sareng tékstur permukaan anu seragam. Rotasi kecepatan tinggi universal.
Struktur awak utama, kalebet dasar, sadel, sirah spindle, korsi slide, sub-spindel, jsb., sapinuhna diwangun ku
Dicor nganggo Meehanite, teras dipanaskeun pikeun ngaleungitkeun setrés pikeun mastikeun akurasi jangka panjang.
Motor servo kinerja tinggi langsung ngagerakkeun sekrup bal, sareng sekrup bal parantos diketatkan sateuacanna
Sadaya sumbu ngadopsi rel linier tipe roller.
Sub-spindel dilengkepan motor internal, anu ngamungkinkeun pamrosésan kontinyu ti serah terima benda kerja ka
prosés kadua.
Konfigurasi standar ngawengku paréntah 0.001° indéks sumbu-C, sareng pilihan éta ngawengku pamrosésan kontur.
| Proyék | CNC-460SC(360) | CNC-680SC(620) | CNC-860SC(800) | CNC-860SC(1900) | CNC-860SC(2900) | |
| Rangka Ranjang | Ranjang sareng dasarna didamel tina beusi cor kualitas luhur, sareng ranjangna miring dina sudut 30°. | Ranjang sareng dasarna didamel tina beusi cor kualitas luhur, | ||||
| Rentang Pamrosésan | Diaméter ayunan maks. di luhur ranjang | 500mm | 600mm | 780mm | 780mm | 780mm |
| Diaméter pamrosésan maksimum tina cakram | 400mm | 400mm | 650mm | 650mm | 650mm | |
| Diaméter pamrosésan maksimal tina gerbong | 400mm | 400mm | 500mm | 500mm | 500mm | |
| Panjang pamrosésan maks. bahan bal | 360mm | 620mm | 800mm | 1900mm | 2900mm | |
| Diaméter batang maksimal | Utama: Ф45mm | Utama:Ф51mm | Utama: Ф75mm | Utama: Ф75mm | Utama: Ф75mm | |
| Perjalanan | Perjalanan sumbu-X maksimal | 200mm | 230mm | 350mm | 700mm | 700mm |
| Perjalanan sumbu Z1/Z2 maksimal | 400/400mm | 770/650mm | 1050/900mm | 2050/1900mm | 3050/2900mm | |
| Perjalanan sumbu Y maksimal | ±45mm | ±45mm | ±75mm | ±75mm | ±75 | |
| Ukuran chuck | 0-500mm | 0-620mm | 0-800mm | 0-2060mm | 0-3060 | |
| Kagancangan gancang sumbu X/Z1/Z2/Y | 20m/mnt | 30m/mnt | 18m/mnt | 18m/mnt | 18m/mnt | |
| Diaméter/pitch sekrup X/Z1/Z2/Y | 32/10mm | 40/10mm | X: 50/80mm | 5008/6312mm | 5008/6312mm | |
| Lebar pituduh linier X/Z1/Z2/Y | 35mm | 35mm | 55mm | 55mm | 55mm | |
| Motor servo sumbu-X | ß22 (Rem) | ß12 (Rem) | ß22 (Rem) | ß22 (Rem) | ß22 (Rem) | |
| Motor servo sumbu Z1/Z2 | ß12/12 | β12/12 | B22/22 | β22/22 | β30/30 | |
| Motor servo sumbu-Y | ß12 | β12 | β12 | β12 | β12 | |
| Motor servo menara | 3N.m | 3N.m | 3N.m | 3N.m | 3N.m | |
| Motor servo sirah kakuatan | β12 | β12 | β22 | β22 | β22 | |
| Akurasi | Akurasi posisi sumbu X/Z1/Y | ±0.003mm | ±0.003mm | ±0.008mm | ±0.004/300mm | ±0.0041300mm |
| Kabisaulangan sumbu X/Z1/Y | ±0.003mm | ±0.003mm | ±0.005mm | ±0.003/300mm | ±0.003/300mm | |
| Spindle | Taper spindle | Utama: A2-5 | Utama: A2-6 | Utama: A2-8 | Utama: A2-8 | Utama: A2-8 |
| Diaméter liang spindel | Utama:Ф56mm | Utama:Ф66mm | Utama: Ф88mm | Utama: Ф88mm | Utama: Ф88mm | |
| Kagancangan spindle maksimum | Utama: 4000rpm | Utama: 4000rpm | Utama: 2500rpm | Utama: 3000rpm | Utama: 3000rpm | |
| Kakuatan motor servo spindle | Utama: 7.5/11KW | Utama: 15/18.5KW | Utama: 15KW | Utama: 15KW | Utama: 22KW | |
| Silinder cuk/rotary | Utama: 6″/Sub: 6″ | Utama: 8″/Sub: 6″ | Utama: 10″/Sub: 8″ | Utama: 10″/Sub: 8″ | Utama: 10″/Sub: 8″ | |
| Kapala Kakuatan | sirah kakuatan 90° | ER25/4000rpm | ER25/3000rpm | ER40/3000rpm | ER32/4000rpm | ER32/4000rpm |
| sirah kakuatan 0° | ER25/4000rpm | ER25/3000rpm | ER40/3000rpm | ER32/4000rpm | ER32/4000rpm | |
| Menara | Spésifikasi menara | Stasion BMT45/15 | Stasion BMT55/12 | Stasion BMT65/12 | Stasion BMT65/12 | Stasion BMT65/12 |
| Spésifikasi wadah alat | □20×20 | □20×20 | □25×25 | □25×25 | □25×25 | |
| Panyekel parabot pangeboran | 25mm | 25mm | 40mm | 40mm | 40mm | |
| Anu sanésna | Kakuatan total | 44KW | 38KW | 56KW | 56KW | 70KW |
| Beurat bersih pakakas mesin | Kira-kira 4900Kg | Kira-kira 5500Kg | Kira-kira 7700Kg | Kira-kira 9700Kg | Kira-kira 12200Kg | |
| Ukuran mesin (panjang x lébar x jangkungna) | 2750×1700×1800mm | 3100×1900×2000mm | 6000×2300×2550mm | 7000×2300×2550mm | 8500×2300×2550mm | |
