Pusat Penggilingan sareng Pangbalikan CNC Seri TMY

Pusat Penggilingan sareng Panggero CNC Seri TMY Gambar Unggulan

Bubuka:

Pusat Penggilingan & Pemotong CNC Seri TMY nganteurkeun mesin multi-sumbu anu presisi kalayan ranjang 30 derajat anu kokoh, spindel kecepatan tinggi, sareng sistem kontrol FANUC anu canggih.

Kirim email ka kami

Rincian Produk

Fitur Produk

Spésifikasi Produk

Konfigurasi Produk

Fitur

Kaku pisan, motong beurat, sareng stabilitas luhur: Ieu ngadopsi ranjang condong integral, struktur ranjang condong 30°, sareng desain iga anu kandel sareng bertulang pikeun ngaminimalkeun distorsi sareng deformasi termal.

Presisi luhur sareng réspon dinamis anu luhur: Bantalan bal presisi luhur dianggo di payun sareng tukang pikeun ngahontal kaku spindle anu luhur sareng akurasi rotasi spindle anu luhur.

TUnit servo spindle mibanda presisi anu luhur sareng gampang dirawat.

Efisiensi luhur: Laju spindle maksimum nyaéta 4500rpm/mnt, sareng gerakan gancang tiasa ngahontal 30m/mnt.

Spésifikasi Téknis

Spésifikasi Téknis
Barang		Spésifikasi
Ranjang	Ranjang sareng dasarna didamel tina beusi cor kualitas luhur, sareng ranjangna miring dina sudut 30°.
Rentang pamrosésan	Diaméter rotasi maksimum ranjang	600mm
	Diaméter pamrosésan maksimum cakram	300mm
	Diaméter pamrosésan maksimum palet	300mm
	Panjang pamrosésan maksimum bar	500mm
	Diaméter liang bar maksimum	Φ51mm
Eupan Perjalanan	Perjalanan maksimum sumbu-X	300mm
	Perjalanan maksimum sumbu-Z	590mm
	Perjalanan maksimum sumbu Y	±50mm (Interpolasi)
	Laju gerakan gancang sumbu X/Z/Y	30m/mnt
	Diaméter/pitch sekrup X/Z/Y	32/10mm
	Lebar pituduh linier X/Z/Y	35mm
	Motor servo sumbu-X	β12 (kalayan rem)
	Motor servo sumbu-Z	β12
	Motor servo sumbu-Y	β12 (kalayan rem)
	Motor menara servo	3N.m
	Motor sirah kakuatan	β12
Presisi	Akurasi posisi sumbu X/Z	±0.003mm
Presisi	Akurasi pangulangan sumbu X/Z	±0.003mm
Ngagerakkeun tailstock	Liang/diaméter selongsong buntut anu lancip	Mohs #5
	Perjalanan mindahkeun Tailstock	80 ~ 630mm
	Rentang tekanan tailstock	5~30Kg/cm2
	Métode mindahkeun tailstock	Gerakan hidrolik anu tiasa diprogram
Spindle	Tipe irung spindle	A2-6
	Diaméter liang spindle	Φ66mm
	Kagancangan maksimum spindle	4500 rpm
	Kakuatan motor spindel	11KW
	Silinder cuk/rotary	8 inci
Menara	Menara anu dikuatkeun ku servo	Stasion BMT55/12
	Ukuran Cutterhead	330
	Spésifikasi wadah alat	□25×25
	Panyekel parabot pangeboran	Φ32mm
	Hulu panggilingan sisi 0° (1 buah)	ER32/3000 rpm
	Hulu panggilingan sisi 90° (1 buah)	ER32/3000 rpm
Anu sanésna	Kapasitansi total	26KW
	Beurat bersih pakakas mesin	Kira-kira 4700Kg
	Ukuran mesin (panjang * lébar * jangkungna)	3050×2000×2050mm

Fitur Konfigurasi

Spindle

Ngarojong motong anu presisi tinggi sareng tugas beurat pikeun ningkatkeun produktivitas.

Menara

Ningkatkeun reliabilitas indéks sareng mastikeun kaku anu luhur.

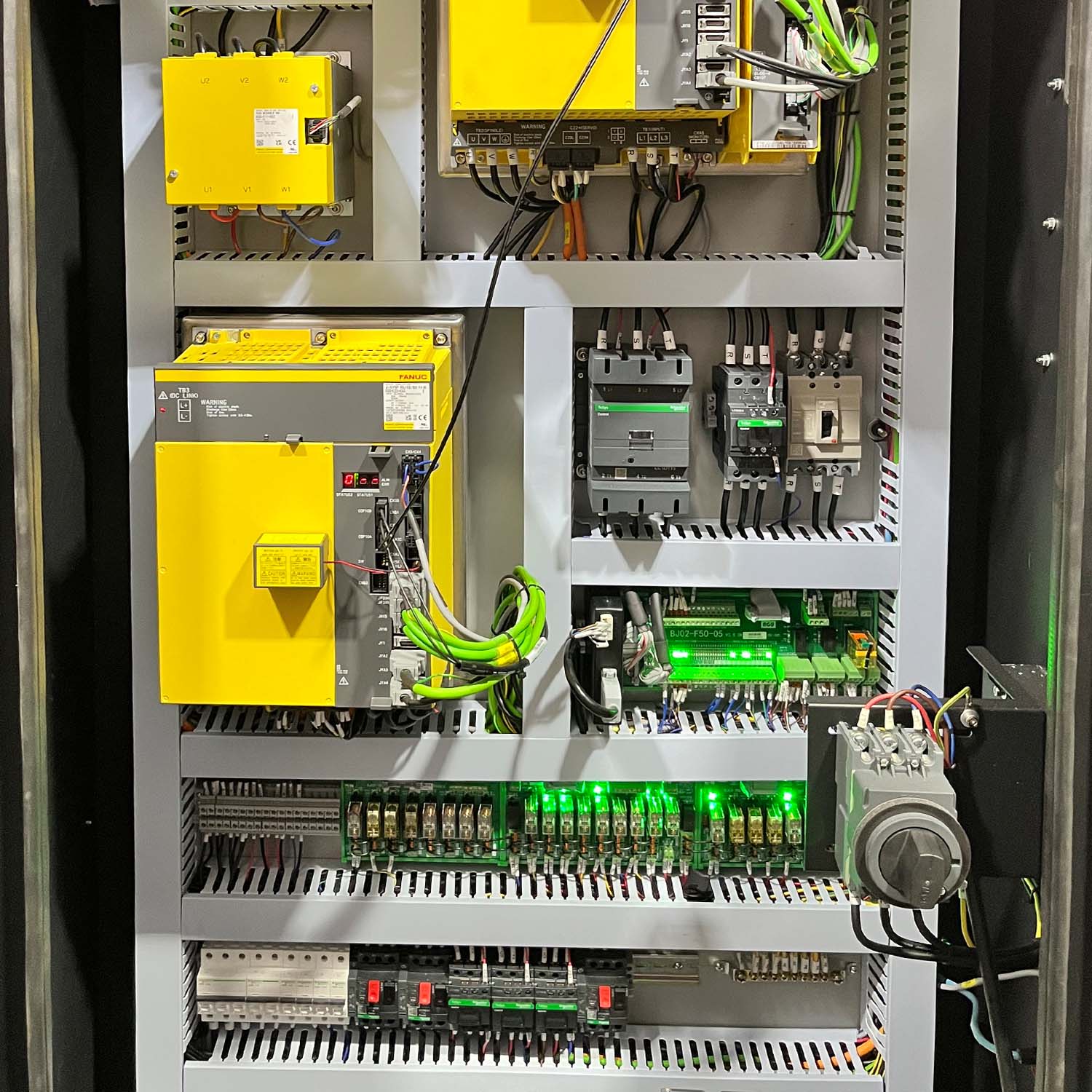

Sistem

Standar FANUC F Oi-TF Plus CNC Sistem, kinerja pamrosésan anu luhur tingkat operasi anu luhur, gampang dianggo anu luhur.

Kaku Luhur

Cast tugas beuratIDasar jeung Komponen ron, panyerepan kejut anu kuat sareng stabilitas anu luhur.

Sekrup Bal

Pretensioning sekrup, backlash sareng elongasi naékna suhu dihapuskeun sateuacanna.

Panduan Linier Roller

Motong busur, motong bevel, sareng tékstur permukaan anu seragam. Rotasi kecepatan tinggi universal.
